تفاصيل المنتج:
|
القوة الرئيسية: | 18.5 كيلو واط | الطاقة الهيدروليكية: | 7.5 كيلو واط |
---|---|---|---|
مادة: | لفائف الصلب المجلفن | سماكة: | 1.5 ~ 3.0 ملم |
محطة الأسطوانة: | 16 محطة | سرعة: | تقريبا. 8-12 م / دقيقة |
بحجم: | تقريبا. 10.0 م * 1.5 م * 1.2 م | وزن: | 10 أطنان |

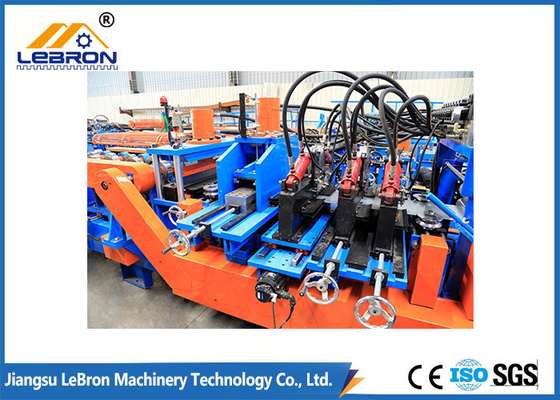

قدرة إنتاجية عالية سهلة الصيانة آلة تشكيل C Purlin الأوتوماتيكية بالكامل
1. وصف آلة تشكيل المدادة CZ
عملية إنتاج المدادة C: استخدم الشريط الفولاذي كمواد خام ، والعمليات مثل التسوية ، والدرفلة ، واللكم ، وقطع الطول القياسي ، وما إلى ذلك تصبح المنتج النهائي.يمكن استخدامه لهيكل الضغط الكبير للمنشآت الصناعية الكبيرة والمتوسطة والمنشآت المدنية.تدعم لوحة السقف والجدار المصانع والمستودعات ومنازل المحركات والحظائر وقاعات المعارض ودور السينما وصالات الألعاب الرياضية وأكشاك الزهور العادلة ، إلخ.
آلة تشكيل القوائم C هي عبارة عن معدات تنتج قنوات فولاذية على شكل C بشكل مستمر من شرائط الصلب المجلفن أو المدرفلة على البارد من التغذية ، والتثقيب للثقوب ، والانحناء ، والقطع.

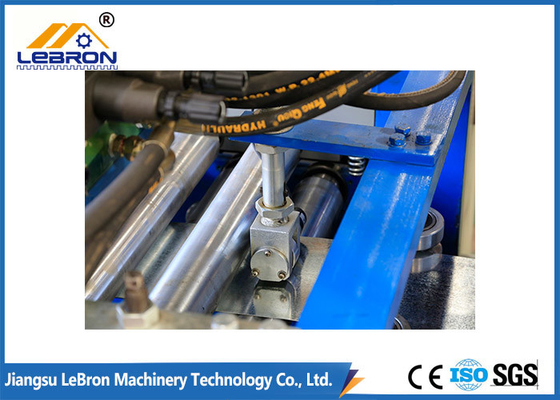

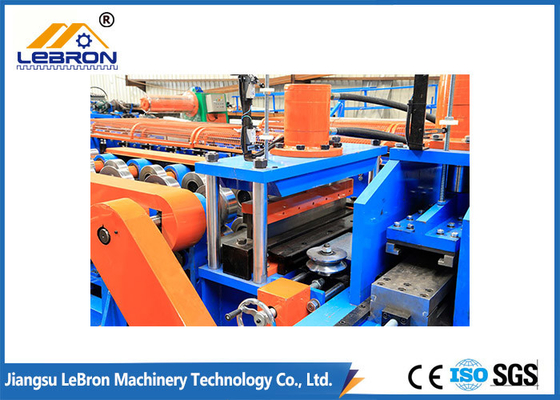

تشتمل المكونات الرئيسية لآلة تشكيل القناة C على آلة فك اللفافة يدويًا ، ودليل تغذية للمواد ذات الأحجام المختلفة ، وجهاز تسوية ، وثقب هيدروليكي أمامي للفتحات أو الفتحات الموجودة في الفلنجات ، وجزء تشكيل أسطواني ، وثقب هيدروليكي خلفي للثقوب أو فتحات على الويب ، وقطع هيدروليكي لقطع الطول ، وخزانة تحكم PLC ، ومضخة زيت هيدروليكية.
يقوم مصنع LBM بتصنيع آلات تشكيل المدادة C عالية الجودة ويصدرها إلى دول أجنبية مثل أستراليا والهند وأوزبكستان وإندونيسيا وكرواتيا وتايلاند ، إلخ.
2. المعلمات الفنية لآلة تشكيل القوائم CZ
لا. |
بند |
وصف |
1 |
مادة مناسبة |
GI ، GL ، PPGI ، PPGL Coil ، Q235 Coil |
2 |
سمك مناسب |
1.5 ~ 3.0 ملم |
3 |
محطة الرول |
16 محطة |
4 |
سرعة التشكيل |
8 ~ 12m / min (بما في ذلك التثقيب والقطع) |
5 |
مادة الأسطوانة |
GCr15 تحمل الصلب.المخمدة.صلابة: 58 ~ 62 HRC |
6 |
قوة المحرك الرئيسية |
15 كيلو واط |
7 |
المواد رمح |
الصلب Cr40 ، التقسية ، والتبريد |
8 |
قطر رمح |
70 ملم |
9 |
قطع |
القطع الهيدروليكي |
10 |
مادة شفرة |
C12MoV ، مروي |
11 |
طاقة المحطة الهيدروليكية |
7.5 كيلو واط |
12 |
نوع القيادة |
سلسلة محرك صف واحد |
13 |
حجم الماكينة |
10500mmx1500mmx1200mm (L * W * H) |
14 |
وزن الآلة |
حوالي 10 أطنان |
15 |
إطار الآلة |
لوحة سميكة 48 مم |
16 |
نظام التحكم PLC |
باناسونيك |
3. المكونات الرئيسية لآلة تشكيل القوائم CZ
لا. |
اسم |
كمية |
ملاحظة |
1 |
5 جهاز فك اللفائف يدوي |
1 |
كجزء كامل |
2 |
جهاز التوجيه |
1 |
|
3 |
قبل القاطع |
1 |
|
4 |
نظام التشكيل |
1 |
|
5 |
نظام النقل |
1 |
|
6 |
المقصلة الهيدروليكية |
2 |
|
7 |
طاولة الدعم |
2 |
|
8 |
محطة هيدروليكية |
1 |
|
9 |
صندوق التحكم |
1 |
|
10 |
قطع غيار وأدوات |
1 |
كقائمة إرفاق |
4. مزايانا
1).الآلة هي تصميمنا الجديد من النوع الجديد ، باستخدام جميع الأجزاء الكهربائية المستوردة مثل PLC ، ومحول التردد ، والتشفير.الصمامات الكهرومغناطيسية ، ومقبس الطيران ، وشاشات اللمس ، وما إلى ذلك ، نستخدم أيضًا علامات تجارية مثل Mitsubishi ، و Panasonic ، و Siemens ، و Schneider ، إلخ. أيضًا ، لمضخة الزيت ومخفض المحرك الكهربائي ، نستخدم Yuken ، جميع أجزاء تتمتع الماكينة بأفضل جودة وأكثر من 35 عامًا من العمر.
2).حجم الإنتاج يمكننا تصميم الجهاز حسب التخصيص ، ويظهر لنا العميل فقط رسم الملف الشخصي ، ويمكننا تصميم الجهاز وفقًا للطلب
3).عندما ننتهي من الماكينة ، سنقوم باختبار الجهاز وضبط الجهاز عدة مرات للتأكد من أن الجهاز يتمتع بحالة مثالية.
4).عندما يتلقى العملاء الجهاز ، يمكن استخدام الجهاز بسهولة بالغة.
5. التعليمات:
س: كيف تزور شركتنا:
ج: 1).سافر إلى مطار Wuxi مباشرة ؛
2).بالقطار السريع من محطة Shanghai Hongqiao إلى محطة Wuxi ، يمكننا بعد ذلك اصطحابك في المصنع.
س: ما الذي يجب علي تقديمه إذا كنت أرغب في تخصيص الجهاز؟
ج: أنت بحاجة إلى تقديم رسم الملف الشخصي والمواد والسماكة والجهد ومتطلباتك الخاصة.بعد ذلك ، سيقوم فريق التكنولوجيا لدينا بتحليل وتقديم اقتراح تقني مناسب لك.
3. س: ما هو الضمان؟
ج: 12 شهرًا
4. س: ماذا يمكنك أن تفعل إذا تم كسر الجهاز؟
ج: فترة الضمان لجهازنا هي 12 شهرًا ، إذا تعذر إصلاح الأجزاء المكسورة ، فسنرسل أجزاء مجانية جديدة لاستبدال الأجزاء المكسورة.تحتاج إلى دفع تكلفة الجهاز التي تتجاوز فترة الضمان.يمكننا التفاوض لحل المشكلة ، ونحن نقدم الدعم الفني طوال عمر المعدات.
5. س: إذا احتاج فني إلى الورشة لتصحيح الأخطاء والتدريس كيف يتم ذلك؟
ج: يمكننا إرسال فنيين إلى بلدك لتثبيت الجهاز.يجب أن يتحمل المشتري المصاريف بما في ذلك التأشيرة وتذكرة الذهاب والعودة والإقامة المناسبة ، كما يجب على المشتري دفع راتب قدره 100 دولار أمريكي في اليوم.
